Fillet
Rounds and fillets the edges of objectsHome tab > Modify panel > Fillet
Click Radius
Enter 40
Presss [Enter]
Select first object
Hover over second object to preview the result
The corner round as specified
No Trim
Home tab > Modify panel > Fillet
Command Line: Trim
Select No trim
Select first object
Hover over second object to preview the result
Select the object for the result
The corner rounded but not trim
Multiple
Home tab > Modify panel > Fillet
Command Line: Trim
Select Trim
Command Line: Radius
Enter 10
Command Line: Multiple
Select first object
Hover over second object to preview
Select second object
The corner rounded as specified
Select first object
Select second object
Select first object
Select second object
Select first object
Select second object
Press [Enter]
All other 3 corners rounded
Polyline
Home tab > Modify panel > Fillet
Command Line: Polyline
Command Line: Radius
Enter 60
Hover over object to preview
All corners rounded
Zero Fillet
Home Tab > Modify panel > Fillet
Command Line: Multiple

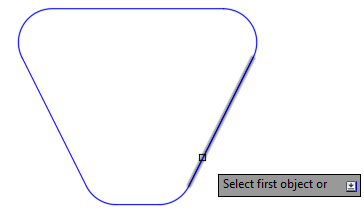

Select first object
Shift + Select second object
Select first object
Shift + Select second object
Fillet Parallel Lines
Home tab > Modify panel > Fillet
Select first line
Hover over second line to preview
Select second line
An arc created and tangent with 2 lines
Chamfer
Bevels the edges of objectsHome tab > Modify panel > Chamfer
Command Line: Distance
Specify first chamfer distance: 40
Specify second chamfer distance: 20
Command Line: Multiple
Select first line
Hover over second line to preview
Select second line
Select first line for the other corner
Second second line
Bevels created at 2 corners
Angle
Command Line: Angle
Specify chamfer length: 40
Specify chamfer angle: 15
Command Line: Multiple
Select first line
Select second line
Select first line at the other corner
Select second line
Bevels with angles created at bottom 2 corner
Draw 2 lines to join them
Blend Curve
Creates a tangent or smooth spline between the endpoints of 2 open curvesHome tab > Modify panel > Blend Curves
Arc and Line
Select first object
Hover second object to preview
Select the object
Home tab > Modify panel > Blend Curves
Select first object on the other side
Hover over second object preview
Select the object
Home tab > Modify panel > Blend Curves
Select first object
Pick opposite corner of second object
Home tab > Modify panel > Blend Curves
Select first object
Pick opposite corner of second object
Smooth splines created at the same side and opposite side
2 Arcs
Home tab > Modify panel > Blend Curves
Select first object
Select second object
Home tab > Modify panel > Blend Curves
Select first object at opposite side
Select second object
Home tab > Modify panel > Blend Curves
Select first object
Pick opposite side of second object
Home tab > Modify panel > Blend Curves
Select first object
Pick opposite side of second object
Smooth splines created on same side and opposite side
